STM32 GPIO 输入模式详解：上拉/下拉电阻的正确选择

分类： 嵌入式开发
标签： STM32, GPIO, 上拉电阻，下拉电阻，输入模式

在嵌入式开发中，GPIO（通用输入输出）是微控制器与外部世界交互最基础的桥梁。然而，许多开发者在配置 STM32 引脚时，往往忽略了输入模式下上拉与下拉电阻的选择，导致系统出现误触发、功耗异常甚至硬件损坏。本文将以 STM32F103RCT6 为例，深入剖析 GPIO 的四种输入模式，并结合实际案例探讨如何正确选择上拉与下拉配置。

一、GPIO 输入模式概述

STM32 的 GPIO 引脚结构并非简单的直通导线。在输入模式下，外部信号首先经过一个施密特触发器（Schmitt Trigger）进行整形，以滤除高频噪声并提高抗干扰能力，随后信号被送入输入数据寄存器（IDR）。CPU 通过读取 IDR 寄存器的值来获取引脚当前的电平状态。

理解这一内部结构至关重要。施密特触发器具有滞回特性，意味着其上升沿阈值电压（$V_{T+}$）高于下降沿阈值电压（$V_{T-}$）。这种设计有效防止了信号在阈值附近抖动时导致的状态频繁翻转。然而，如果引脚处于悬空状态（Floating），外部干扰极易耦合到引脚上，导致 IDR 读取值在 0 和 1 之间随机跳变。因此，合理配置内部电阻是保证信号稳定性的关键。

二、四种输入模式详解

STM32F103 系列提供了四种主要的输入模式，每种模式对应不同的内部电路连接方式：

1. 浮空输入（Floating Input）

在此模式下，引脚的上拉电阻和下拉电阻均被断开。引脚处于高阻态（High-Z），电平完全由外部电路决定。 * 特点：无内部偏置，功耗最低，但抗干扰能力差。 * 适用场景：标准通信接口（如 UART 接收端），此时外部驱动能力足够强，不需要内部电阻干预。

2. 上拉输入（Pull-Up Input）

内部连接一个约 $40k\Omega$ 的电阻至 $V_{DD}$。当外部无驱动时，引脚被默认拉至高电平（Logic 1）。 * 特点：默认状态为高，外部信号需具备拉低能力。 * 适用场景：按键检测、开关量输入。

3. 下拉输入（Pull-Down Input）

内部连接一个约 $40k\Omega$ 的电阻至 $GND$。当外部无驱动时，引脚被默认拉至低电平（Logic 0）。 * 特点：默认状态为低，外部信号需具备拉高能力。 * 适用场景：特定逻辑电平检测，或作为未使用引脚的默认状态。

4. 模拟输入（Analog Input）

关闭施密特触发器和数字输入缓冲器，信号直接送入 ADC 模块。 * 特点：功耗最低（无数字电路翻转），噪声最小，无法读取数字电平。 * 适用场景：ADC 采样、DAC 输出（部分引脚）。

三、上拉/下拉选择原则

在实际工程中，选择合适的输入模式能显著降低硬件成本并提高系统可靠性。以下是几种典型场景的选择原则：

1. 按键检测

推荐配置：上拉输入 大多数机械按键采用“接地”设计。当按键未按下时，内部上拉电阻将引脚拉高；按下时，引脚直接接地变为低电平。 $$ V_{in} = \begin{cases} V_{DD}, & \text{Key Released} \ 0V, & \text{Key Pressed} \end{cases} $$ 这种方式无需外部电阻，节省 PCB 空间。

2. 线材通断检测

推荐配置：输出 LOW + 上拉输入 在检测线缆连通性时，通常将驱动端配置为输出低电平，接收端配置为上拉输入。 * 连通：电流流经导线，接收端被拉低（读 0）。 * 断开：内部上拉电阻生效，接收端为高（读 1）。 这种“主动驱动 + 被动检测”的方式比单纯依靠浮空输入更可靠，能明确区分“断开”与“故障”。

3. I2C 总线

推荐配置：开漏输出 + 外部上拉 I2C 协议要求总线空闲时为高电平。STM32 GPIO 需配置为开漏输出（Open-Drain），并配合外部上拉电阻。虽然内部有上拉，但 I2C 对上升沿速度和驱动能力有要求，通常建议使用外部电阻（如 $4.7k\Omega$）以获得更稳定的时序。

4. 未使用的引脚

推荐配置：下拉输入 或 模拟输入 对于不使用的 GPIO，严禁设置为浮空输入。浮空的引脚可能因感应静电或噪声产生翻转电流，增加功耗甚至损坏 IO 口。 * 模拟输入：彻底关闭数字电路，最省电。 * 下拉输入：确保电平稳定在低态，防止误触发。

四、实际案例：12 芯线材检测仪

为了验证上述理论，我们设计了一款基于 STM32F103RCT6 的 12 芯线材检测仪。该设备通过拨码开关选择待测线芯，并检测其连通性。

1. 硬件架构

• 主控：STM32F103RCT6
• 选择控制：使用 PC0~PC3 作为拨码开关输入，通过 4 位二进制编码选择 16 种状态（实际使用 0~11 对应 12 根线）。
• 测试驱动：使用 PA0~PA5 等引脚作为信号输出端。
• 备用引脚：PC12~PC15, PA15 预留用于扩展功能。

2. 检测逻辑流程

系统工作流程如下： 1. 读取选择：读取 PC0~PC3 状态，解码出当前需要测试的线芯编号 $N$。 2. 配置端口：将对应线芯的驱动引脚配置为输出模式（Output Push-Pull）并置为 Low。 3. 配置检测：将所有其他线芯的检测引脚配置为上拉输入（Input Pull-Up）。 4. 读取状态：循环读取所有检测引脚。 * 若某引脚读数为 Low，且该引脚并非当前驱动引脚，则判定为短路。 * 若驱动引脚对应的检测回路读数为 Low，判定为连通。 * 若所有非驱动引脚读数为 High，判定为正常开路。

3. 代码配置示例（HAL 库风格）

// 配置驱动引脚为输出低电平
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);

// 配置检测引脚为上拉输入
GPIO_InitStruct.Pin = GPIO_PIN_1;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_PULLUP;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

// 读取状态
uint8_t state = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1);

4. 设计优势

通过“输出 LOW + 上拉输入”的组合，我们避免了使用外部电阻网络。内部约 $40k\Omega$ 的电阻足以在断线时提供稳定的高电平，而在连通时，驱动端的低电平能力远强于内部上拉电阻，能确保引脚被可靠拉低。对于备用引脚 PC12~PC15 和 PA15，我们统一配置为模拟输入模式，以最大限度降低系统静态功耗。

结语

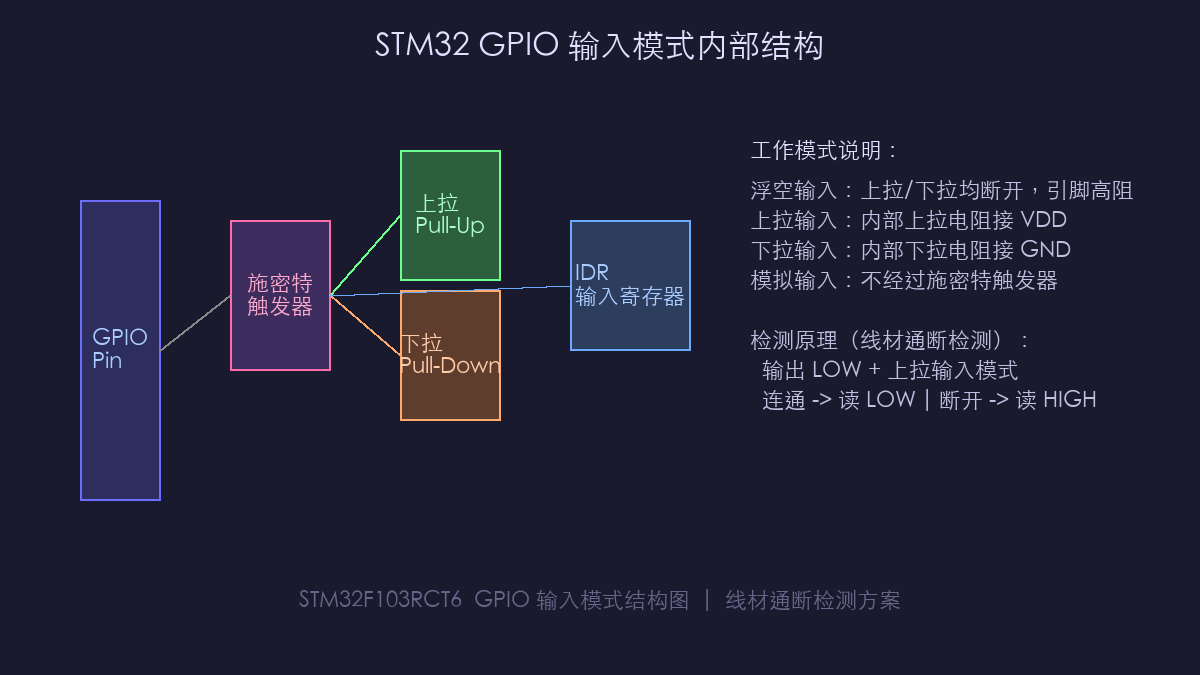

GPIO 的配置看似简单，实则蕴含着电气特性的深刻考量。浮空、上拉、下拉与模拟输入各有千秋，没有绝对的“最好”，只有“最适合”。在 STM32 开发中，理解内部结构图（如本文封面所示），明确信号流向与电阻网络的作用，是构建稳定嵌入式系统的第一步。希望本文能帮助您在未来的项目中做出更精准的 GPIO 配置决策。
